嘉友JY-WWGY微霧系統用戶操作說明書

首先非常感謝您使用我們的產品！

[嘉友新一代JY-WWGY高壓微霧系統]提供多種選項和功能。使用本產品之前，請先仔細閱讀本說明書。

嘉友新一代JY-WWGY高壓微霧系統是特別針對大中型車間在投資傳統加濕設備時,面臨投資大、運行成本高、維護工作量大等問題，引進國際先進技術開發生產的新一代JY-WWGY型系統，其是在上一代高壓微霧系統的基礎上經科學改進研發出的新產品，具有成本低、耗電少，加濕效率高，運行穩定性好的特點，全自動化操作，真正實現無人化管理。

嘉友加濕新一代JY-WWGY高壓微霧系統集成了多個子系統。包括輸入電源檢測保護系統、恒壓供水系統、斷水保護系統，水過濾系統，濕度多點控制電機保護系統，自動排水系統。

高壓微霧系統具有智能降塵、工業加濕、造景、降溫、除臭消毒五大功能，應用于煤場、料場、水泥廠、攪拌站、焦化廠、鋼鐵廠、發電廠、碎石廠、鑄造廠、城市道路、施工工地、港口碼頭等場所可降塵抑塵、美化環境。應用于紡織化纖、印刷包裝、煙草煙站、電子元器件、光伏固化、汽車噴涂、藥品倉庫、食品面粉、大棚種植、空調機組配套等場所可加濕、除靜電、增濕回潮。應用于景區、公園、小區、售樓部、人工湖、別墅、溫泉、假山等場所可景觀造霧。應用于工廠車間、公園小區、火車站、汽車站、公交站臺、戶外餐廳、大型商場、步行街、加油站等場所可舒適降溫。應用于垃圾站、養殖場、化工廠、再生資源車間、污水廠、醫療廢棄處理站、垃圾裝卸平臺、垃圾發電廠、垃圾處理站、填埋場、車輛通道等場所可消毒除臭。

公司服務熱線：400-0571667

技術售后電話：15867180284

嘉 友 高 壓 微 霧 加 濕 器 介 紹

一、嘉友全自動高壓霧化加濕標準配置包括：

1、進口高壓水泵

2、進口電機

3、全自動進水浮球閥

4、水過濾器

5、主機箱

6、專用水箱

7、濕度自動控制系統

8、水泵斷水保護系統

9、自動排水系統

10、高壓銅管及卡套接頭

11、反濺式自鎖微霧噴嘴（數量依系統大小而定）

12、濕度傳感器（標準配置1個）

二、安裝前需做好如下準備

1、水電供應

A、客戶廠方負責接通水電至安裝本系統的位置供本系統設備使用

B、須有單獨的水源（壓力不低于0.02Mpa），流量不低于1.3立方/小時）。

水質需要求符合國家自來水標準！

C、電源（三相五線）---AC380V±10%，50Hz，有良好的接地裝置（電阻＜100Ω）。

2、安裝主機

A、主機箱須安裝于室內或有遮蓋的場所以免日曬雨淋。遠離熱源，設備主機四周0.5米范圍內不要堆放雜物或存在障礙物，確保良好的通風，以防主機內部散熱不足。(電器組件環境要求：濕度：小于85%，溫度：0℃—50℃)

B、主機箱須水平放置以利于各處的潤滑和各連接部件的受力，防止噪音和振動變大。

C、主機箱必須有效安全接地，以防觸電。

主 機 操 作 規 范

一、高壓水泵：

此泵在這里使用有很多優點，但是如果沒有仔細的使用以及不重視它潛在的危險，這會造成設備的損壞和人身意外損害。下面是重要的操作條件，不遵守此條件會使信用失效。

1.曲軸箱的加油量為使油量保持在量油計上的兩條刻度線之間，但是不用灌滿。

2.潤滑油應使用15W-40（美國標準），嚴禁使用其它油類。

3.開始使用50小時后潤滑油應該全部更換，之后每隔500小時更換一次。

4.請勿使用規定外流體，供水溫度在50℃以下。

5.冬季請注意保暖。

6.一年之內出現故障后，不允許私自拆卸，均有制造商解決。

7.水泵長時間停止使用時應該保持其內部有水，保持水泵內部各部件不能處于干燥狀態，防止各密封圈縮身。重新啟用時先自檢，不能在缺水、沒油情況下強行啟動設備工作。

8.水泵輸出功率計算方法：P=0.0000925601×噴嘴個數×壓力

9.預防性檢查維護表。

檢查內容	每日	每周	50小時	每隔500小時
油質			●	●
密封件	●	●		●
高壓水密封件	●	●		●
電機、泵連接器	●			●
機腳螺釘		●		●

二、高壓電磁閥：

1.不做損壞電器自身的操作。

2.不要在帶壓狀態下拆卸，并始終確保拆卸之前切斷電源。

3.嚴禁在帶電情況下把線圈分閥體分離。否則線圈的溫度會升高，直到燒毀。

4.電磁閥在工作時發熱較高，請勿觸摸，以防燙傷！

三、水過濾器

1.清洗說明：用戶使用的水泵的水質符合國家自來水的標準，系統所配用的水過濾器可較長時間連續使用。當發現過濾器內部太臟時，會影響向主機進水的流量，尤其不能忽視的是可能會混入雜質到主機里面導致危害高壓水泵。

2.清洗指導：此時必須關閉進水閥，排凈水壓，順時針旋轉過濾器外殼（太緊可借助專用扳手），取出過濾芯，用水清洗干凈，然后再裝入濾芯使用，條件允許的情況下建議3-6個月更換一套濾芯。

3.下面是重要的操作條件，請按要求操作：

A、通過清洗閥門的水必須被排放到一個安全的位置。

B、其它的流體和水中的化學物質（酸性、堿性的流體和固體）會使過濾的組件損壞且導致過濾器的功能失效。

C、嚴禁使用化學物質來連接過濾器。

D、嚴寒地區設備停機時，請勤拆卸濾杯進行排水，防止濾杯上凍開裂（見過濾器拆卸說明）

四、主機工作原理

1. 變頻工作原理：變頻器控制電機工作，通過檢測輸入的啟停信號實現相符的電機運行和停止，通過壓力測定的反饋信號，隨時調整電機的速度，使系統壓力與設定值相符。變頻控制系統才具有效。

2.標準配置主機控制原理：通過液位開關、濕度開關或定時開關來控制交流接觸器的吸合或放開，用來控制高壓水泵的運行和停止。

五、常見故障及其解決方法

1、控制系統故障

故障現象：濕度控制參數設定正確，且系統運行時，但中間繼電器一直不吸合。

A、液位開關故障：將液位開關兩端短接，中間繼電器吸合，請更換液位開關。

B、控制儀表故障：將控制儀表控制線路短接，中間繼電器吸合，請更換控制儀表。

C、交流接觸器故障：交流器線圈燒壞或變形導致不能吸合，更換交流接觸器線圈。

2、濕度顯示故障

故障現象：濕度控制參數設定正確，濕度無顯示或濕度值頻繁大幅度的跳動。

A、信號線故障，線連接處松動、線斷路、信號干擾太大，請確認線路連接。

B、濕度感應器模塊壞，更換濕度傳感器（濕度變送器）。

C、干擾太大，轉移濕度傳感器（濕度變送器）放置位置或解決干擾源。

3、主機震動

故障現象：主機震動很大。

A、檢查固定螺絲，調整時注意：電機，水泵皮帶盤中心必須在同一直線上，否則啟動

時會導致水泵偏擺，震動更大。

B、在水泵停機后檢查進水接頭和管道有無漏水。

4.常見故障見下表

故障類型	原因分析	相對應解決方法
一、管路漏水	1．管道材料破損 2. 安裝不當 3. 凍裂	1. 更換 2. 重新安裝加固 3. 更換材料，加保溫措施
二、水泵壓力不足	1.外部系統某處漏水 2.超負載（噴嘴數量過多） 3.水泵內部失靈 4.供水管路被吸入空氣 5.水泵內活門損壞 6.水泵內部高壓迫緊磨損 7.高壓電磁閥損壞 8.回水閥開得過大 9.進水不足或堵塞 10.變頻器異常	1.檢查銅管及接頭 2.減少噴嘴數量 3.請于廠家聯系 4.檢查管路 5.更換活門 6.清洗/更換 7.更換該部件 8.適當調節回水閥 9.清洗水箱和進水管路 10.聯系廠家
三、水泵驟停	1.無電源 2.溫濕度儀表壞 3.電磁閥電器壞 4.某處線頭脫落 5.無水或液位開關壞 6.水泵內部機械故障	1.請檢查電源及熔斷器 2.更換儀表 3.更換電磁閥繼電器 4.用萬用表檢查 5.檢查進水或更換液位開關 6.聯系廠家
四、水泵漏油、漏水	1.油塞松開 2.油鏡破裂 3.油封磨損 4.油位太高 5.油封、水封老化	1.擰緊油塞 2.更換油鏡 3.更換油封 4.放油 5.聯系廠家
五、水泵震動且噪音變大	1.水質差導致供水不足 2.水泵活塞磨損 3.水泵內活門關閉不嚴 4.軸承損壞 5.頻率不正確（共振） 6.電機部分固定螺栓松動	1.改善水質進行水處理 2.更換水泵活塞 3.清洗活門 4.替換軸承，加入潤滑油 5.減低或升高壓力 6.調整電機并固定螺栓
六、水泵溫度很高	1.油品低下 2.曲軸箱中的油量不足	1.建議使用15W-40進口機油 2.調整油量到標準
七、壓力表指針震動大	1.水泵軸承壞 2.進水有空氣 3.泵頭進出水活門有異物 4.水泵活塞損壞	1.更換軸承 2.排出空氣 3.清洗活門 4.更換水泵活塞
八、主機無法自動控制	1. 溫濕度儀表壞 2．溫濕度傳感器損壞 3．電磁繼電器損壞	1．更換儀表 2．更換傳感器 3．更換電磁繼電器
九、主機驟停驟開	1．電流接觸不良 2．回水太小 3．溫濕度儀表時間設定不正確 4．供水不夠	1．檢查線路連接 2．回水閥適當調節 3．重新設定 4．檢查過濾器，加大供水量
十、霧化效果不良	1. 濕度設定不當 2. 噴嘴密度不當 3. 室溫太低	1.調整濕度上下限值 2.調整噴嘴密度 3.客戶自行處理
十一、噴嘴處漏水	O形圈脹出	泄壓后，更換O形圈再擰緊噴嘴

六、主機售后維保內容與條例

1、本設備保修12個月，（具體參照我司維保內容表）本設備應按照說明書和公司現場安裝人員培訓指導內容正確開機使用運行。

2、保修期內，因以下原因（包括但不限于）導致設備發生的故障與損壞，不屬于質保范圍內：

A、因操作上的錯誤及私自改造而導致設備不能正常運行。

B、因火災，水災，結凍，電壓異常，及其它不可抗拒的自然災害造成的設備損壞與故障。

C、購買后由于人為及外部因素而導致的故障與損壞。

3、管道密封墊片，高壓水泵的水封油封，過濾器中的過濾棉，噴嘴，機油屬于消耗件不屬于免費維修范圍內。

4、客戶須做好設備日常維護：水箱至少清洗2次/年；過濾棉視水質情況定期清洗更換，一般在7-60天更換檢查一次；機油第一次運行50小時后更換，以后每運行500小時更換一次。

5、長期工作后噴嘴中可能形成水垢，影響微霧效果，須予以清除或更換備用噴嘴，更換下的噴嘴將其泡在噴嘴清洗劑（檸檬酸）中24小時，再清洗吹干（壓縮空氣）后作備用，不可用針或尖銳硬棒等物進行挑剔。

6、高壓水泵在開始使用50小時后潤滑油應該全部更換(1次)，1次之后每隔500小時更換一次。（使用前應檢查機油是否變質）更換機油時，先旋開泄油螺絲排盡舊機油，然后將泄油螺絲擰緊，打開加油蓋注入15W-40清潔機油。加油量應保持在油鏡中心紅點位置或油箱三分之二位置。

7、在服務過程中如有疑問，請及時聯系我司技術售后(電話：15867180284)。

售后維保內容附表：

質保內容	年	季度檢查/清洗	消耗品	易損件	第一次50小時	500小時/次	質保期內返廠維修
電動機	●
繼電器	●
變頻器							●
斷路器	●
開關	●
指示燈	●
液位開關	●
溫濕度儀表							●
機箱	●
手機APP	●
紅外感應器	●
散熱風扇	●
壓力變送器	●
機油			●		●	●
濾芯棉		●	●	●
噴嘴			●
泵殼	●
水泵水封油封				●
水泵曲軸	●
水泵連桿	●
PLC							●
觸摸屏							●
高壓管	●
不銹鋼接頭	●
雨水感應器	●
電磁閥	●
分水器	●
壓力調節閥	●
壓力表				●
水箱	●	●
管道密封墊片				●

七、技術規格和參數

產品型號	高壓微霧系統	備注
電源	AC380V±10%，50Hz	三相五線
水源	單獨水源，壓力不低于0.02Mpa	水質需要求符合國家自來水標準
電機功率	1.5-5.5KW	進口或國產（用戶可選用配置）
輸入功率	1.5-5.5KW	按噴頭數量而定
輸出功率	1.5-5.5KW	按噴頭數量而定
用水量	0.4-0.9m³/h	按一小時不停運轉和全流量計算
變頻器	AE200H	霧王（用戶可選用配置）
水泵規格	耐溫≤50℃	進口或國產（用戶可選用配置）
加濕量	1-900kg/h	按設備配置功率而定
噴嘴型號	0＃-8＃	按設備配置加濕效果而定
噴嘴數量	/	按設備配置加濕量而定
外形尺寸	800*725*1020	標準機箱（用戶可選用配置）
重量	/	按機組配置而定

八、注意事項

1、嚴格按照說明書操作，使用。

2、本產品所有設備部件未經本公司同意而擅自拆卸或更換，本公司將不負責保修。

3、保修卡請妥善保持，如有遺失，恕不補發。

杭州嘉友1路抑塵設備系統操作說明書

系統主要包含五個界面，分別是：

1）主界面（在主界面可監控系統狀態，且可實現手動/時間/遠程三種模式切換）

2）手動操作（手動模式下，進入手動操作界面進行紅外對應閥開關）

3）時間設置（循環運行時長設置）

4）運行區間（時鐘校準，自動模式的運行時段設定）

5）運行設置（系統持續運行時間，換油提醒時間等參數設置）

1.1 主界面

系統開機后，首先進入待機界面。待機界面顯示如下

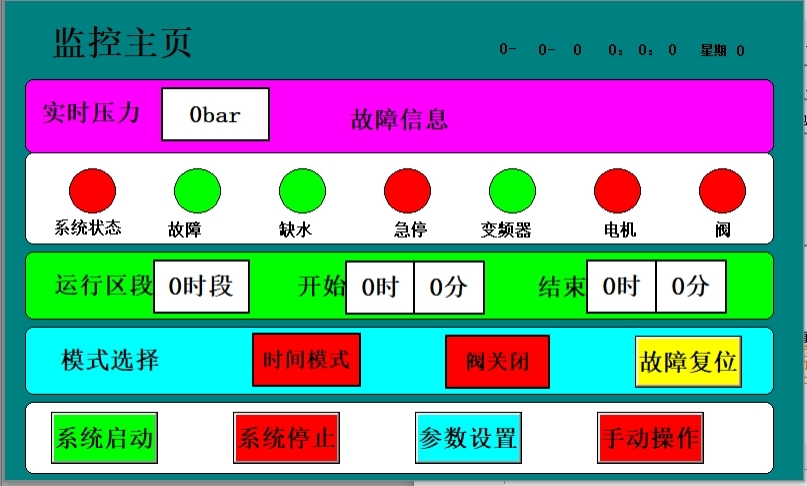

點擊一下待機頁面，可進入主界面（首頁）。主界面顯示如下

主界面主要包含以下內容：

系統時間：當前系統內的時鐘，可以進行時間校準。

實時壓力：當前系統泵出水端的實時壓力。

故障信息：當前系統如存在故障，主界面會顯示故障提醒文字。

狀態指示燈：

系統狀態：系統啟動時指示燈顯示綠色，系統停止顯示紅色；

故障：無故障正常顯示綠色，有故障顯示紅色；

缺水：不缺水正常顯示綠色，缺水顯示紅色；

急停：急停開關未閉合正常顯示綠色，閉合則顯示紅色；

變頻器：變頻器正常顯示綠色，變頻器故障顯示紅色；

電機：電機運行顯示綠色，電機未運行顯示紅色

閥狀態：閥開啟顯示綠色，閥關閉則顯示紅色；

運行區段：顯示系統當前處于哪一個運行時段內，【時間模式】下，如當前時間不屬于任何時段，則設備不可啟動。時段可在【參數設置-運行區間】內設置。

模式選擇：可點擊模式按鈕，切換系統當前運行模式

時間模式：通過時間循環控制閥啟停，可【時間設置】內設置時段和運行時間；

手動模式：通過手動操作控制閥啟停，可設置氣閥延時關閉；

聯動模式：根據聯動信號控制閥啟停，無信號則不啟動；

故障復位：故障解決后，故障燈仍顯示紅色時，點擊【故障復位】可嘗試復位；

主界面點擊【系統啟動】，可啟動系統，系統狀態指示燈顯示綠色；

主界面點擊【系統停止】，可停止系統，系統狀態指示燈顯示紅色；

主界面點擊【故障復位】，在設備有故障指示燈亮時，可進行故障復位；

主界面點擊【參數設置】，則進入（時間）參數設置界面；

主界面點擊【手動操作】，則進入手動操作界面；

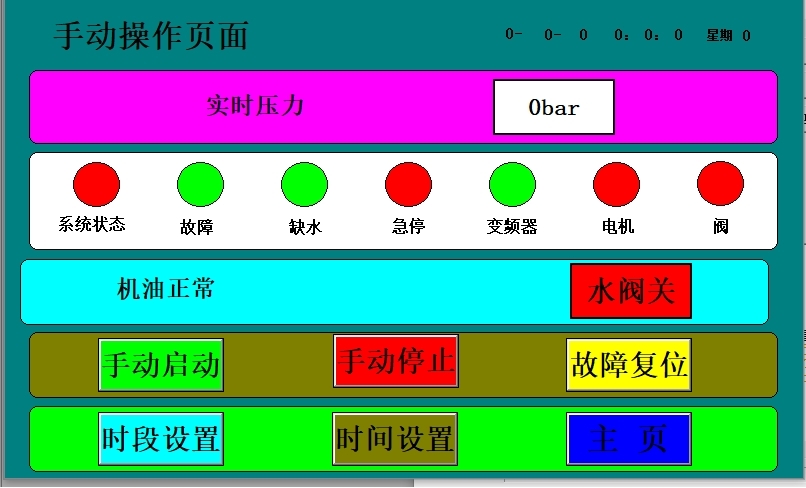

1.2 手動操作界面

主界面選擇運行模式為【手動模式】后，可進入手動操作界面進行具體操作，界面顯示如下

首先，手動操作界面可以查看【系統時間】以及設備出水的【實時壓力】；

狀態欄顯示內容與主頁一致；

點擊【手動啟動】或【手動停止】，手動模式下控制系統的啟停；

點擊【故障復位】，故障解決后故障燈仍顯示紅色時，點擊【故障復位】可嘗試復位；

點擊【時段設置】，則進入時段設置界面；

點擊【時間設置】，則進入時間設置界面；

點擊【主頁】，可跳轉回主界面。

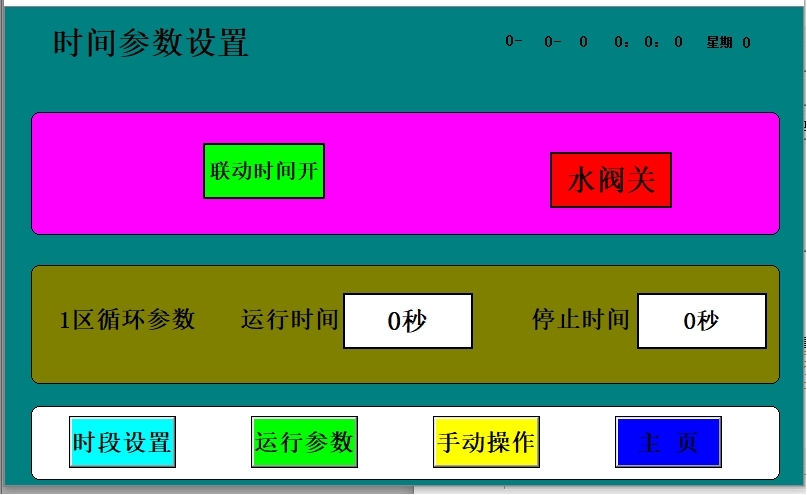

1.3 時間參數界面

主界面點擊【參數設置】，則進入（時間）參數設置界面；

聯動時間開關：可以設置在聯動模式下，是否根據時間循環運行；

循環參數：設備根據設置的“運行時間”和“停止時間”循環運行；

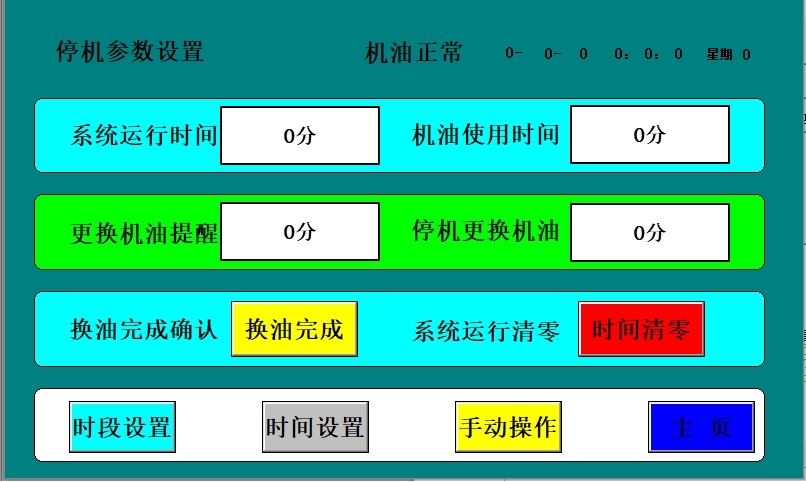

1.4 運行參數界面

點擊【運行參數】，則跳轉至運行（停機）參數設置界面；

換機油提醒：

保養參數界面自動統計系統運行時間，以及換油后機油使用時間；

初次使用時，設備更換機油提醒未3000分，第一次換油以后，每隔30000分換一次機油，可在初次換油后更改更換機油提醒的周期；

長按【完成換油】，可解除換油提醒，重新統計機油使用時間；

點擊【時間清零】，可對系統運行時間清零；

點擊【時段設置】，則跳轉至時段設置界面；

點擊【時間設置】，則跳轉至時間設置界面；

點擊【手動操作】，則跳轉至手動操作界面；

點擊【主頁】，可跳轉回主界面；

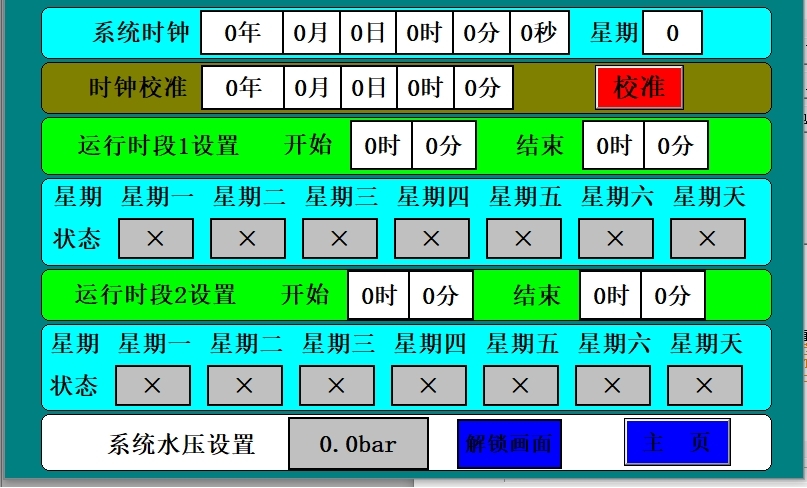

1.5 運行區間界面

參數設置界面點擊【時段設置】，則進入運行區間界面。

時鐘校準：在時鐘校準處，輸入當前時間后，點擊【校準】，可對系統時鐘校準。

運行時段設置：設置【時間模式】下的設備運行時段。

水壓設置：可以設置泵出水壓力，系統會根據該壓力值自動調整運行轉速。

點擊【主頁】，可跳轉回主界面。

保 修 卡（客戶聯）

請客戶（廠家）妥善填寫以下信息以確保嘉友公司能夠準確、及時的為您服務。

合 同 號：	/
用戶名稱：	/
地    址：	/
聯 系 人：	/
聯系方式：	/
產品規格：	/
數    量：	/
安裝日期：	/
安裝車間：	/
安裝人員：	/
驗收人員：	/

保修范圍：

a)保修期限：主機保修壹年，銅管和銅接頭保修壹年，易損件除外。

b)易損件：連軸器、管路密封件、濕度傳感器、液位傳感器、電磁閥線圈、濕度變送器、濾芯、噴嘴、機油、電器元件等具體可參照說明書中主機售后維保內容與條例（注：易損件不屬免費維修范圍）。

c)因不可抗力及不當引起的故障、損壞不屬免費維修范圍。本產品所有部件未經供應商同意擅自拆卸或更洗，供應商不負責保修。供應商對于因產品而引起的間接損失或因此造成的其它損失不負賠償責任。
